【导读】气动调理阀就是以压缩空气为动力源,以气缸为执行器,并借助于电气阀门定位器、转换器、电磁阀、保位阀等附件去驱动阀门,实现开关量或比例式调理,吸收工业自动化控制系统的控制信号来完成调理管道介质的流量、压力、温度等种种工艺参数。气动调理阀的特点就是控制简朴,反应快速,且实质清静,不需另外再接纳防爆步伐。

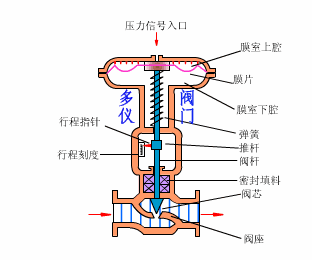

气动调理阀事情原理图

　　气动调理阀事情原理：气动调理阀就是以压缩空气为动力源，以气缸为执行器，并借助于电气阀门定位器、转换器、电磁阀、保位阀等附件去驱动阀门，实现开关量或比例式调理，吸收工业自动化控制系统的控制信号来完成调理管道介质的流量、压力、温度等种种工艺参数。气动调理阀的特点就是控制简朴，反应快速，且实质清静，不需另外再接纳防爆步伐。气动调理阀行动分气开型和气关型两种。气开型(AirtoOpen)是当膜头上空气压力增添时，阀门向增添开度偏向行动，当抵达输入气压上限时，阀门处于全开状态。反过来，当空气压力减小时，阀门向关闭偏向行动，在没有输入空气时，阀门全闭。

　　气动调理阀事情原理图

　　故有时气开型阀门又称故障关闭型(FailtoCloseFC)。气关型(AirtoClose)行动偏向正好与气开型相反。当空气压力增添时，阀门向关闭偏向行动;空气压力减小或没有时，阀门向开启偏向或全开为止。故有时又称为故障开启型(FailtoOpenFO)。气动调理阀的气开或气关，通常是通过执行机构的正反作用和阀态结构的差别组装方法实现。

　　气开气关的选择是凭证工艺生产的清静角度出发来思量。当气源切断时，调理阀是处于关闭位置清静照旧开启位置清静

　　举例来说，一个加热炉的燃烧控制，调理阀装置在燃料气管道上，凭证炉膛的温度或被加热物料在加热炉出口的温度来控制燃料的供应。这时，宜选用气开阀更清静些，由于一旦气源阻止供应，阀门处于关闭比阀门处于全开更合适。若是气源中止，燃料阀全开，会使加热过量爆发危险。又如一个用冷却水冷却的的换热装备，热物料在换热器内与冷却水举行热交流被冷却，调理阀装置在冷却水管上，用换热后的物料温度来控制冷却水量，在气源中止时，调理阀应处于开启位置更清静些，宜选用气关式(即FO)调理阀。

　　阀门定位器是调理阀的主要附件，与气动调理阀大大配套使用，它接受调理器的输出信号，然后以它的输出信号去控制气动调理阀，当调理阀行动后，阀杆的位移又通过机械装置反响到阀门定位器，阀位状态通过电信号传给上位系统。阀门定位器按其结构形式和事情原理可以分成气动阀门定位器、电-气阀门定位器和智能式阀门定位器。

　　阀门定位器能够增大调理阀的输出功率，镌汰调理信号的转达滞后，加速阀杆的移动速率，能够提高阀门的线性度，战胜阀杆的磨擦力并消除不平衡力的影响，从而包管调理阀的准确定位。

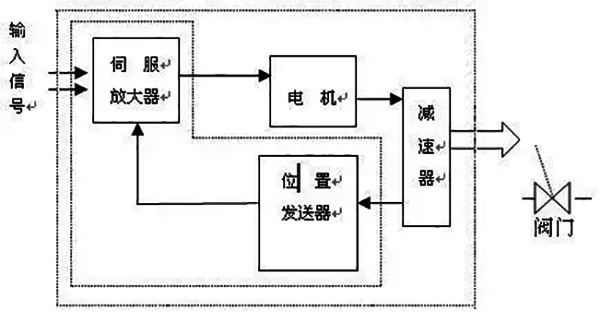

　　用执行机构分气动执行机构，电动执行机构，有直行程、角行程之分。用以自动、手动开闭种种伐门、风板等。
