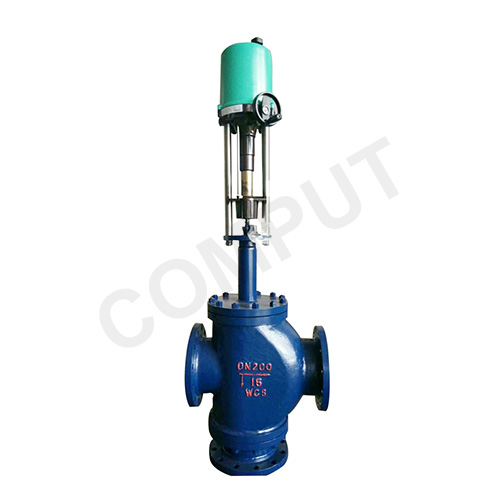

ZDLN-DN70电子式电动调理阀

产品形貌

产品型号：	ZDLN	适用介质：	水、蒸汽、油品、液体、气体
公称通径：	DN70	结构形式：	单座
公称压力：	1.6MPa～6.4MPa	毗连方法：	法兰、螺纹、焊接
适用温度：	-29?C～+550?C	驱动方法：	电动
阀体材质：	灰铸铁、铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI

产品说明

本公司生产的ZDLN-DN70电子式电动调理阀由PSL系列和3810L系列电子式执行机构和单座调理阀组成。

电源为220V.AC 50Hz，含有伺服放大器、位置信号爆发器、位置限位开关以及阀位显示。

可直接接受工业控制仪表或盘算机等输出的（4-20mADC或1-5VDC）举行阀门的开度控制，抵达调理介质压力流量、温度等目的。同时可以输出（4-20mADC或1-5VDC）阀位反响信号。

普遍应用于电力、石油、化工、冶金、环保、水处置惩罚、轻工、建材等工业自动化辖档挽域。

事情原理

1、阀与被调介质直接接触，由于阀芯运动，改变了阀芯与阀座间的流通面积，即改变了阀的阻力系数，从而改变了流经调理机构介质的流量，抵达了对工艺参数的调理。
2、当输入端无信号时，执行器稳固在预选的零位，调理阀处于全开或全闭的位置，执行器的输出轴通过开合螺母与调理阀的阀杆相连。当输入端有信号时输出轴即通过输入信号按一定比例处在一定的位置，调理阀即处于所需开度，从而抵达了调理和控制的目的。电动智能调理阀分为电开式和电闭式两种。通过选择电子式电动执行器的正、反作用开关来实现电开式和电闭式调理。

阀体先容

形式	直通单座铸造球型阀
公称通径	25、32、40、50、65、80、100、1 25、150、200mm
公称压力	PN16、40、64bar
法兰标准	JB/T79.1-94、79.2-94等
材料	铸钢( ZG230450)、不锈钢（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等
上阀盖	标准型：-17-230℃ 散热型：230-450℃ 低温型：-60--196℃ 波纹管密封型：-40-350℃
阀盖形式	螺栓压紧式
填料	V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料

阀内组件

阀芯型式	单座柱塞型阀芯
流量特征	等百分比特征和线性特征
材料	不锈钢（1Cr18Ni9Ti、1Cr18Ni12M02Ti、17-4PH、9Cr18、316L）、不锈钢堆司太莱合金、钛和耐侵蚀台金等。

执行机构

型式	381 LSA-08	381 LSA-20	381 LSB-30	381 LSB-50	381 LSC-65	381 LSC-99	381 LSC-160
活塞直径	381 LXA-08	381 LXA-20	381 LXB-30	381 LXB-50	381 LXC-65	381 LXC-99	381 LXC一160
输着力推(N)	800	2000	3000	5000	6500	10000	16000
最大行程L(mm)	30		60		100
事情速率( mm/s)	4.2	2.1	3.5	1.7	2.8	2.0	1.0
主要手艺参数	电源电压：220W50Hz输入信号：4-20mA或1-5V．DC输出信号：4-20mA．DC
	防护品级：相当IP55 隔爆标记：Exd\|\| BT4 手操功效：手柄
	情形温度：-25 +70℃ 情形湿度：≤95%

性能参数

流量特征		直线、等百分比、快开
可调规模		50:1 (CV<6.3 30:1)
额定CV值		等百分比CV1.6~630 ，直线CV1.8~690
允许走漏量		硬密封:IV级（0.01% 阀额定容量）软密封:VI级（气泡级）走漏量标准:GB/T 4213
性能指标		气动	电动
	基本误差%	±1.5	±1.0
	回差%	≤1.5	≤1.0
	死区%	≤0.6	≤1.0
	始终点误差%	±2.5	±2.5
	额定行程误差%	≤2.5	≤2.5

额定流量系数Kv、额定行程、允许压差

阀座直径（mm）		10	12	15	20	25	32	40	50	65	80	100	125	150	200
额定流量系数Cv	等百分比	1.6	2.5	4.0	6.3	10	16	25	40	63	100	160	250	400	630
额定流量系数Cv	直线	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
公称通径	行程	可选流量系数Cv（★标准型 ●推荐 ○定制）
DN20	16mm	●	●	●	★
DN25	16mm	●	●	●	●	★
DN32	25 mm	○	○	○	○	○	★
DN40			○	○	○	○	●	★
DN50				○	○	○	●	●	★
DN65	40mm						○	○	○	★
DN80							○	○	○	●	★
DN100							○	○	○	●	●	★
DN125	60mm									○	○	○	★
DN150											○	○	●	★
DN200											○	○	●	●	★
电动执行机构		金属密封最大允许压差（MPa）
型号	推力（N）	金属密封最大允许压差（MPa）
3810L-08	800	6.4	5.5	3.5	2.38
3810L-20	2000	6.4	6.4	6.4	4.77	3.05	1.86	1.19	0.76
3810L-30	3000						2.79	1.79	1.14
3810L-50	5000						4.66	2.98	1.91	1.13	0.6	0.47
3810L-65	6500									1.35	0.8	0.57	0.39	0.26	0.16
3810L-99	10000												0.61	0.42	0.20
3810L-160	16000												0.97	0.67	0.35

形状尺寸及重量单位：mm

公称通径（DN）		20	25	32	40	50	65	80	100	125	150	200	250	300
结构长度（L）	PN16/25	185	200	205	222	250	276	298	350	410	451	600	670	735
	PN40	190	205	210	230	255	285	310	355	425	460	615	685	750
	PN64、100	200	210	220	251	286	311	337	394	440	475	630	700	765
常温型（H）	PN16/25	699	711	728	728	731	827	839	857	895	1140	1160	1305	1512
	PN40	679	721	738	738	741	837	849	867	905	1150	1180	1335	1565
	PN64/100	682	733	750	750	753	849	861	879	917	1180	1240	1385	1605
高温型（H）	PN16/25	849	861	893	893	901	975	1024	1067	1250	1400	1420	1513	1670
	PN40	859	871	903	903	911	985	1034	1077	1260	1415	1440	1545	1690
	PN64/100	875	885	915	915	923	997	1055	1095	1280	1450	1465	1575	1720
H1	PN16/25	53	58	68	73	80	90	98	108	123	140	168	203	230
	PN40	53	58	68	73	80	90	98	115	135	150	188	223	255
	PN64/100	63	68	75	83	88	100	105	125	148	170	203	235	265

本执行器主要由以下几部分组成；

1、控制器：接受来自调理器的 DC4 ~ 20mA 或 DC1 ~ 5V 信号，控制执行器按预定模式事情。
2、传念头构：把电机的旋转运动酿成动力输出轴的直线往复运动，实现调理阀的开关和调理功效。
3 、开度检测机构：将输出轴的直线运动位移（阀芯的开度）经齿条、齿轮反响给电位器，由电位器转换成电信号再反响给控制器，当来自调理器的输入信号和阀芯的开度信号之差为零时，电机将阻止事情。
4 、联络机构：通过支架将执行器和被控阀门联络，并由开合螺母将执行器输出轴和阀杆毗连，开合螺母上带有指针，支架上有标尺，可指示输出轴（或阀杆）的位移
5 、手念头构：本执行器还设计有手念头构，在断电情形下，凭证需要可由手动操作来完成调理阀的开、关和调理功效。

执行器特点

1.1执行器设计有伺服系统（无需另配伺服放大器），只需接入DC4~20mA（或DC1~5V）信号和AC220V单相电源即可事情。内设接线端子，接线极为简朴利便。

1.2执行器的要害部件—控制器，接纳混淆集成电路，用树脂密封浇铸，形状为匣状，体积小，可靠性高。

1.3驱动量的反响检测接纳高性能导电塑料电位器，区分率＜0.4%。

1.4具备自诊断功效，当爆发故障时，控制器上的指示灯会连忙发出指示信号。

1.5用状态选择开关可以设定断信号时，（阀芯处于全开，全闭或自锁状态）

1.6用状态选择开关可以设定（正、反行动）

1.7用状态选择开关可以设定输入信号为（DC4~20mA或DC1~5V）

1.8调解事情零点（始点）和行程（终点）简朴易行。

1.9当突然断电时，能确保阀芯自锁。

1.10接纳同步皮带转动，有用降低了噪音。

1.11延时掩护功效，额定负载时，能实验状态自锁，故障爆发时，能连忙起

动掩护，并可反向运行作废延时掩护。

2主要手艺参数

2.1电源：AC220V±10%，50HZ

2.2耗电功率（额定负载时）

规格A型执行器50VA；

规格B型执行器150VA；

规格C型执行器220VA。

2.3输入信号：DC4~20mA或DC1~5V。

2.4输出信号：DC4~20mA（负载电阻碍500Ω以下）。

2.5控制精度：基本误差：±1%；回差≤1%；死区≤1%。

2.6事情行程调解规模：“零点”：±25%；“行程”20%~100%。

2.7外部配线：输入输出信号应接纳屏障电缆。电源线不得与信号线共用一根电缆。

直行程3810L、3410L系列

种别	3810L系列	3410L系列	额定输着力N	速率mm/s	最大行程mm
通俗型	381LS A-08	341LS A-08	800	4.2	30
	381LSA-20	341LSA-20	2000	2.1	30
	381LSB-30	341LSB-30	3000	3.5	60
	381LS B-50	341LS B-50	5000	1.7	60
	381LSC-65	341LSC-65	6500	3.4	100
	381LSC-99	341LSC-99	10000	2.0
	381LSC-160	341LSC-160	16000	1.0
隔爆型	381LX A-08	341LX A-08	800	4.2	30
	381LXA-20	341LXA-20	2000	2.1	30
	381LXA-30	341LXA-30	3000	3.5	60
	381LXA-50	341LXA-50	5000	1.7	60

角行程3810R、3410R系列

种别	3810R系列	3410R系列	额定输着力矩N.m	行动时间90o/S	最大转角
通俗型	381RSA-02	341RSA-02	20	8.5	90?
	381RSA-05	341RSA-05	50	17
	381RSB-10	341RSB-10	100	18
	381RSB-20	341RSB-20	200	36
	381RSC-30	341RSC-30	300	24
	381RSC-50	341RSC-50	500	42
	381RSC-60	341RSC-60	600	48
	381RSD-100	341RSD-100	1000	30
	381RSD-150	341RSD-150	1500	42
隔爆型	381RXB-10	341RXB-10	100	18
隔爆型	381RXB-20	341RXB-20	200	36
